Нормативно-правові акти в сфері геодезії та картографії

УМОВНІ ЗНАКИ
для топографічної карти масштабу 1:10000

Затверджені Наказом Міністерства екології та природних ресурсів України N 254 від 9 липня 2001 року.

Залізниці та залізничні споруди

№№ умовн. знаків	Назви та характеристики об'єктів	Умовні знаки
109	Залізниці не електрифіковані:
	1) одноколійні;
	2) двоколійні;
	3) триколійні
110	Залізниці електрифіковані:
	1) одноколійні;
	2) двоколійні;
	3) триколійні
111	Залізниці:
	1) вузькоколійні;
	2) монорейкові
112	Трамвайні колії
113	Дороги підвісні, опорні стовпи та ферми
114	Фунікулери і бремсберги
115	Залізниці розібрані
116	Залізниці, що споруджуються:
	1) нормальної колії;
	2) вузьколійні
117	Роз'їзди, блок-пости, під'їзні колії, пости біля переїздів, що охороняються, тупики, будки, казарми
118	Платформи та вантажно-розвантажувальні майданчики
119	Світлофори та семафори (1), світлофорні арки (2), колійні пости, прожекторні вишки (3)
120	Залізниці на насипах та у виїмках (5-висота або глибина в м)
121	Залізниці на схилах, укріплених підпірними стінками (4-висота підпірних стінок в м)
122	Залізниці в тунелях (в чисельнику - довжина, в знаменнику - висота і ширина тунелю в м)
123	Галереї над залізницями:
	1) вздовж схилу;
	2) вздовж скелі
124	Труби (1), мости (2), естакади (3) на залізницях
125	Легкі придорожні споруди (1), ділянки доріг із значними ухилами (більше 0,02) (2)
126	Лінії метрополітену на поверхні (1) та входи на станції (2)
127	Депо, вокзали (1), поворотні круги (2), станційні колії (3), пішохідні мости (4), підземні переходи (5), семафори та світлофори (6)

Автомобільні та ґрунтові дороги

№№ умовн. знаків	Назви та характеристики об'єктів	Умовні знаки
		на оригіналі зйомки	на кольоровому відбитку
128	Автомагістралі (8 - ширина однієї проїзної смуги в м, 2 - кількість смуг, А - матеріал покриття)
129	Автомобільні дороги з удосконаленим покриттям (7-ширина проїжджої частини, 12 - ширина земляного полотна в м, А - матеріал покриття)
130	Автомобільні дороги покриттям (5 -ширина проїжджої частини, 8 - ширина земляного полотна в м, К - матеріал покриття)
131	Автомобільні дороги без покриттям (покращені ґрунтові дороги) (8 - ширина дороги, Г - матеріал добавки)
132	Дороги грунтові:
	1) путівці
	2) польові та лісові
133	Стежки, алеї (в парках, садах, кладовищах тощо), шириної:
	1) більше 5 м (виражаються в масштабі);
	2) від 3 до 5 м
	3) до 3 м
134	Автомобільні дороги, що споруджуються
	1) автомагістралі;
	2) дороги з удосконаленим покриттям;
	3) дороги з покриттям;
	4) дороги без покриття (покращені ґрунтові дороги)
135	Номери автомобільних доріг
136	Дороги на насипах та у виїмках:
	1) автомобільні дороги (4 - висота та глибина в м)
	2) ґрунтові
137	Автомобільні дороги в тунелях (130 - довжина, 8,12 - висота і ширина тунелю в м)
138	Галереї над автомобільними дорогами
139	Ділянки доріг з великими ухилами (0,08 і більше)
140	Обладнані (1) та необладнані (2) з'їзди з доріг, стоянки на дорогах (3) (Р - позначка стоянок)
141	Обладнані (1) та необладнані (2) автобусні зупинки (за межами населених пунктів). Легкі придорожні споруди (павільйони тощо)
142	Кілометрові стовпи (1), дорожні знаки (2), арки на дорогах (3) (за межами населених пунктів)
143	Межі зміни покриття автомобільних доріг

№№ умовн. знаків	Приклади сполучень умовних знаків дорожньої мережі

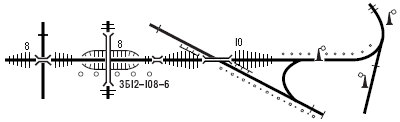

144	Перехрещення та стики залізниць

145	Перехрещення залізниць з автомобільними та ґрунтовими дорогами
	Шляхопроводи: 1. Над залізницею. 2. Під залізницею. 3. На одному рівні
146	Тунелі і галереї на залізницях та автомобільних дорогах

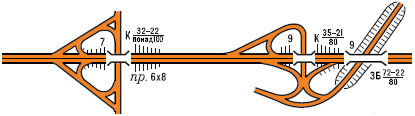

147	Транспортні розв'язки на автомобільних дорогах

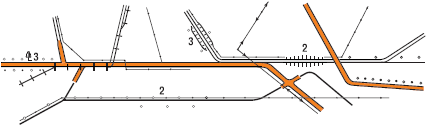

148	Перехрещення та стики автомобільних і ґрунтових доріг, трамвайних колій, електроліній, ліній зв'язку, лісонасадження біля доріг

149	Трамвайні колії, прокладені по автомобільній дорозі
	1. Посередині дороги	2. Уздовж дороги
150	Ділянки дороги з малим радіусом повороту (25 м і менше)
