ERDAS IMAGINE


    ERDAS IMAGINE - це однф з найбільших та найвідоміших систем для обробки даних дистанційного зондування землі. Ця система дозволяє виконувати фотограмметричну та аналітичну обробку всіх типів зображень, формувати на їх основі топографічні та тематичні карти, моделі території.

ERDAS IMAGINE має три базові комплектації різного рівня функціональності та складності:

• Essential - мінімальний набір інструментів для роботи з даними дистанційного зондування. Основою Imagine Essentials є блок перегляду, що забезпечує основу всього інтерактивного перегляду й обробки зображень. Ця система дозволяє переглядати зображення, виконувати геоприв'язку зображення, створювати по знімку векторні карти в форматах Shape, формувати та аналізувати бази геопросторових даних, виконувати проекційні перетворення та виводити карти та зображення на друк.
• Advantage - комплектація, що охоплює всі функціональні можливості IMAGINE Essentials та дає користувачу нові функції для обробки зображень. У IMAGINE Advantage можна виконувати орторектифікацію зображень, створювати з окремих знімків мозаїку, формувати модель рельєфу, виконувати радіометричну корекцію, покращення спектральних якостей зображення, неконтрольовану класифікацію даних зображення. У користувача IMAGINE Essentials є також багато інших операцій обробки зображень завдяки підключенню модулів розширення, доступних тільки для цієї комплектації (наприклад, ATCOR).
• Professional - це професійний інструмент для обробки аерокосмічної інформації. Крім всіх можливостей Imagine Essentials й Imagine Advantage ця система дає змогу виконувати різноманітний аналіз зображень, обробляти дані радарного знімання. Тільки за цієї комплектації можливе використання деяких унікальних функцій системи, таких як субпіксельний аналіз, аналіз гіперспектральних властивостей зображення, використання функціоналу ERDAS ER Mapper.

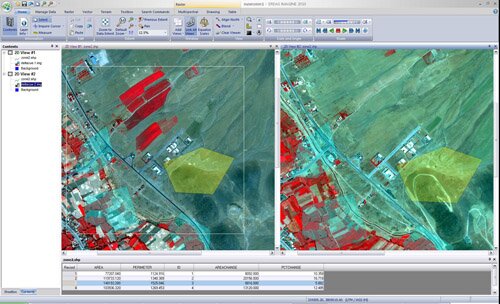

ERDAS IMAGINE 2010
(рисунок з сайту www.erdas.com.ua)


Модулі розширення ERDAS IMAGINE

AutoSync - модуль призначений для полегшення й автоматизації процесу геометричної корекції знімків. Цей модуль має у своєму складі математичний корелятор, що використовується в LPS (Leica Photogrammetry Suite) для розрахунку точок в автоматичному режимі. Для запуску процесу автоматичного розрахунку цих точок користувачеві досить визначити всього 3 контрольні точки самостійно - далі все зробить AutoSync.

IMAGINE Vector розроблений для підтримки форматів, представлених компанією ESRI. Даний модуль дозволяє імпортувати й експортувати векторні дані ArcInfo й Shape форматів, працювати з топологією даних файлів без додаткових конвертацій. IMAGINE Vector забезпечує роботу з форматами геобаз даних SDE.

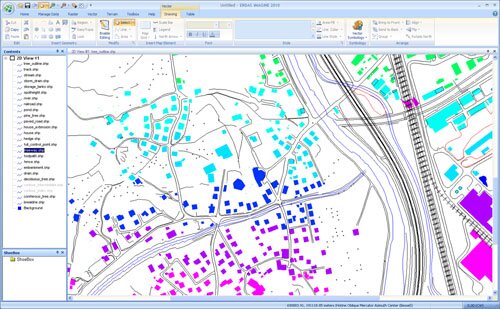

Робота з векторною картою у форматі ESRI в IMAGINE Vector
(рисунок з сайту www.erdas.com)


IMAGINE Objective - модуль, призначений для пошуку й векторизації таких об'єктів як будинки, дороги, площинні об'єкти. Використання даного інструмента значно заощаджує час для створення векторних шарів.
Objective включає інструменти для пошуку заданих оператором характеристик. Принципова відмінність від класифікації - об'єкти виділяються відповідно до своїх геометричних характеристик, і ніяк не залежать від спектральних властивостей. Таким чином, не важливо, яке зображення обробляється - мультиспектральне, PAN або RGB.

IMAGINE Easytrace істотно полегшує роботу людини-оператора, яка виконує оцифровку або виділення об'єктів на аерофото- або космічних знімках. Користувачеві необхідно вказати об'єкт інтересу, потім почати векторизацію, яку продовжить комп'ютер.

ERDAS Image Compressor - модуль для стиснення зображень. Функціонал цього модуля залежно від рівня базової комплектації дозволяє працювати з ECW, JPG2000, MrSID, TIFF, CADRG файлами, що містять зображення від розміром від кількох гігабайт до кількох терабайт.

DeltaCue - модуль, спрямований на пошук й автоматичну реєстрацію змін між різночасовими знімками. Зміни фіксуються у вигляді тематичного шару. Активно використовується спектральний і просторовий аналіз даних, спектральна сегментація, різні просторові фільтри, є діалог настроювання критеріїв пошуку.

Subpixel Classifier - модуль, призначений для виділення на багатозональному знімку об'єктів, менших за розмір пікселя. Він дозволяє ідентифікувати об'єкти, що займають лише 15-20% від загальної площі пікселя. Цей модуль може бути цікавий у дослідженнях рослинності й ґрунтів.

IMAGINE Stereo Analyst розроблений для роботи зі стереознімками. Цей програмний продукт дозволяє створювати тривимірні проекти на основі наявних стерео зображень. Використовуючи стерео, можливо проводити повноцінні тривимірні виміри та створювати образи й моделі для наступного представлення їх у модулі IMAGINE Virtual GIS.

IMAGINE Virtual GIS - засіб тривимірної візуалізації, призначений для побудови тривимірної картинки, створення імітації польоту над місцевістю, дії у віртуальному тривимірному географічному просторі. Користувач може виконувати процедури поліпшення зображення, опитувати значення пікселів і їхні атрибути для растрового зображення, накладеного на модель рельєфу, візуалізувати поверх цифрової моделі місцевості шари векторних карт у форматі ArcGIS, змінювати їх символогію, одержувати значення атрибутів векторних об'єктів.

ATCOR - це модуль атмосферної корекції, що повертає істині спектральні яскравості об'єктам. Модуль усуває з космічних знімків димку й проводить топографічну нормалізацію знімків. Функціонально ATCOR ділитися на ATCOR2 (робота з мультиспектральними даними без врахування цифрової моделі висот) і ATCOR3 (робота з мультиспектральними даними з урахуванням цифрової моделі висот). У всіх версіях цього модуля є можливість по роботі зі спектрами у вигляді сформованих графіків спектральних кривих, а також можливість вимірювати температуру в обраній точці.

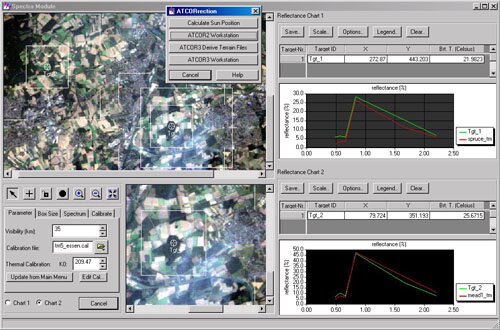

EУсунення димки зі з космічних знімків у модулі ATCOR
(рисунок з сайту www.erdas.com)


IMAGINE Map2GeoPDF - модуль, призначений для формування документа в PDF форматі, але з підтримкою систем координат і проекцій. Отриманий документ можна переглядати в Acrobat Reader 7 і вище. Модуль є додатковим і може використовуватися, починаючи з функціональної версії Imagine Essential.

Leica MosaicPRO - це потужне рішення для створення мозаїк по наборам різноманітних знімків. Оператор має можливість контролювати "стики" знімків у їх істинному просторовому дозволі, оцінювати повну якість створюваної мозаїки у вікні попереднього перегляду, інтерактивно аналізувати баланс кольорів, самому генерувати лінії зшивки знімків або імпортувати їх з інших джерел (шейп-файли або AOI файли).

IMAGINE Enterprise Loader дозволяє необмеженому числу користувачів використовувати растрові й векторні дані, які зберігаються в Oracle Spatial Log. Зображення можуть читатися як незалежні георастри. Також можливо використовувати деякий функціонал від ERDAS IMAGINE або LPS для автоматичного формування мозаїки.

IMAGINE Enterprise Editor - перший додаток, що поєднує в собі процес обробки зображень і редагування даних через Web доступ, підключаючись до бази даних Oracle Spatial Log. Enterprise Editor дає можливість редагувати геометрію растрів, топологію й атрибутивні дані в середовищі Інтернет. Даний модуль включив у себе весь інструментарій, що властивий серверному варіанту Oracle Spatial Log.

IMAGINE Developers' Toolkit - модуль, що складається з набору вбудованих бібліотек і документації, які дозволяють розширювати можливості ERDAS IMAGINE. Цей модуль є засобом для розробки власних скриптів і модулів.

Крім наведених вище існує спеціальний набір модулів для обробки радарних знімків:

• IMAGINE Radar Interpreter - модуль, призначений для видалення шумів, текстурного аналізу, злиття знімків, основного радіометричного й геометричного калібрування по поліпшенню знімків SAR.

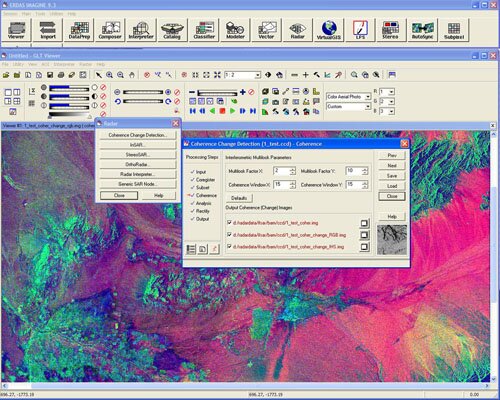

Пошук часових змін на радарних знімках у IMAGINE Coherence Change Detection
(рисунок з сайту www.erdas.com.ua)


• IMAGINE OrthoRadar - модуль, що виконує точну корекцію й ортотрансформування знімків SAR з побудовою моделі сенсора SAR.
• IMAGINE StereoSAR DEM - модуль, що виконує генерування ЦМР за допомогою кореляції пар знімків SAR.
• IMAGINE InSar - модуль, який забезпечує роботу з даними SAR і який використовує інтерферометричну технологію. Цей модуль дозволяє створювати точну ЦМР з високим просторовим дозволом по даним SAR знімків.
• IMAGINE Coherence Change Detection - модуль для пошуку змін на інтерферометричних SAR даних.
