ГІС "Карта 2011"


    Професійна ГІС "Карта 2011" - універсальна геоінформаційна система, що має засоби створення й редагування електронних карт, виконання різних вимірів і розрахунків, оверлейних операцій, побудови 3D моделей, обробки растрових даних, засоби підготовки графічних документів в електронному й друкованому вигляді, а також інструментальні засоби для роботи з базами даних. ГІС "Карта 2011" - один з основних продуктів лінійки універсальних ГІС російської компанії КБ "Панорама".

Можливі напрямки застосування програми - геодезія, картографія, землевпорядження, автоматизація бізнесу й ін. Продукти системи надають користувачу широкий набір інструментів по створенню й редагуванню електронних карт різних типів, вирішенню різноманітних розрахункових й аналітичних задач.

Основу технології становить унікальна система управління базами даних (СУБД), створена спеціально для зберігання й обробки великих обсягів просторових даних. Обсяг векторних, растрових і матричних даних, одночасно оброблюваних системою, може досягати терабайтів.

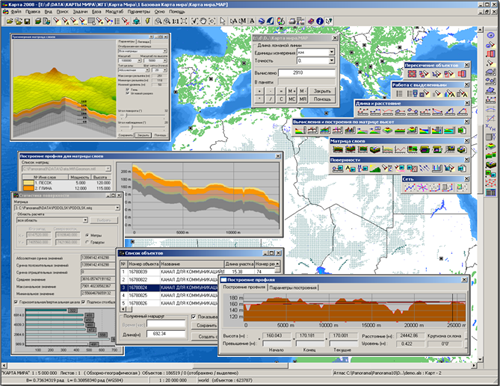

ГІС "Карта 2011"
(рисунок з сайту www.gisinfo.ru)

ГІС "Карта 2008" дозволяє користувачам працювати із загальносвітовими й звичними нам системами координат СК-42 і СК-63 у прийнятій у нас системі умовних знаків і позначень. Користувачі можуть створювати власні системи координат, перетворювати карти з однієї системи в іншу. Крім загальних топографічних і спеціальних класифікаторів (наборів умовних знаків і правил опису об'єктів) поставляються спеціально локалізовані для України топографічні шрифти, класифікатори для великомасштабних карт і планів, класифікатор для роботи із земельно-кадастровими даними.

Користувачі ГІС "Карта 2011" можуть обмінюватися даними із самими популярними ГІС і CAD-системами, такими, наприклад, як ArcInfo, MicroStation, MapInfo або Autocad. Програма має зручний російськомовний інтерфейс (підтримується також інтерфейс англійською мовою) і докладно описана у файлах довідкової системи і документації.

У ГІС "Карта 2011" реалізовані наступні функції:

• створення та редагування векторних, растрових та матричних карт;
• тривимірне моделювання;
• побудова мозаїки зображень;
• побудова ортофотопланів;
• виконання логічних і математичних операцій над списками об'єктів;
• побудова й аналіз мережевої моделі;
• виконання геодезичних і геологічних побудов і розрахунків;
• інтерактивне проектування інформаційних систем;
• тематичне картографування;
• розрахунки на площині в просторі;
• побудова й аналіз поверхонь;
• побудова зон затоплення;
• обробка даних лазерного сканування;
• робота з базами даних;
• підготовка карт до видання.

Тривимірна модель місцевості у ГІС "Карта 2011" являє собою поверхню, побудовану з урахуванням рельєфу місцевості, на яку може бути накладене зображення векторної, растрової або матричної карти, і розташовані на ній тривимірні об'єкти, що відповідають об'єктам двомірної карти. Така модель є повноцінною тривимірною картою, що дозволяє вибирати об'єкти на моделі з метою запиту інформації про об'єкт, редагувати їх зовнішній вигляд і характеристики.

Засобами "Карта 2011" можливо будувати мозаїки з будь-якого числа векторних, растрових і матричних карт. Також реалізована підтримка багатошарових матричних карт (геологічних), матриць рельєфу й матриць якісних характеристик місцевості зі своїми легендами.

Тривімірне відображення поверхні у ГІС "Карта 2011"
(рисунок з сайту www.gisinfo.ru)

У програмі виконується побудова ортофотопланів за матеріалами космічної зйомки центральної проекції, панорамним і щілинним знімкам, аерофотозйомки. Реалізовано функцію побудови регулярних і нерегулярних (TIN - моделі) матриць висот по векторних картах або по набору точкових вимірів.

Для створення мережевої моделі використовуються лінійні та векторні об'єкти карти. Наприклад, об'єкти шару, що містить дороги та дорожні споруди, застосовуються для створення транспортних мереж, промислові об'єкти - для створення інженерно-комунікаційних мереж. Задачами мережевого аналізу в ГІС Карта 2008 є пошук мінімального маршруту між двома вузлами з урахуванням значень семантичних характеристик ребер мережі, знаходження об'єктів у межах заданої відстані від зазначеного вузла (графа віддаленості) і визначення мінімального шляху між декількома зазначеними вузлами.

У ГІС Карта 2011 передбачений набір функцій, орієнтованих на обробку даних інженерно-геологічних вишукувань місцевості, обробку результатів вимірів, нанесення їх на карту й формування на основі метричного й семантичного опису об'єктів інженерних креслень в автоматичному й автоматизованому режимі. Для наочного подання інформації про геологічну будову місцевості застосовується матриця шарів, по якій можна побудувати розріз уздовж будь-якої лінії й одержати інженерно-геологічну колонку в будь-якій точці карти.

У програмі можливе конвертування даних у форматах SXF, TXF, DXF/DBF, MIF/MID, SHP, KML, GDF, S57/S52, GEN, DGN, MP, UPT, RTE, WPT, RTE, PLT, EVT, XLS, TXT, GRD, TIFF, JPEG, SID, NITF, EPS, EMF і т.д. Виконується підтримка стандартних систем класифікації й кодування карт, інтерактивне настроювання бібліотек умовних знаків і програмування нових примітивів.

Однією з важливих функцій ГІС-аналізу є тематичне картографування, яке дозволяє формувати графічні зображення, що наочно ілюструють співвідношення значень обраної характеристики для окремих об'єктів електронної карти. ГІС "Карта 2011" дозволяє створювати тематичні карти двох типів: картограми та картодіаграми (картограма показує розподіл однієї характеристики між зазначеними об'єктами карти, а по картодіаграмах можна оцінити співвідношення декількох характеристик для кожного з об'єктів).

Для виконання розрахунків по карті та аналізу даних користувачам надається вбудована в ГІС "Карта 2011" система виконання вимірів і розрахунків, оверлейних операцій, мережевого аналізу з використанням електронної карти, представленої у вигляді векторних, растрових, матричних даних або їхньої сукупності.

ГІС "Карта 2011" дозволяє створювати й аналізувати моделі поверхонь, що відображають зміну заданої характеристики. Модель поверхні може відображати такі властивості місцевості як висоти рельєфу, концентрацію забруднення, кількість опадів, рівень радіації, далекість від заданого об'єкта та інші. Вихідними даними для створення моделі можуть бути об'єкти векторної карти або інформація з бази даних.

Програма дозволяє створювати моделі зон затоплення, використовуючи виміри глибин і дані про рельєф місцевості - матриці висот (MTW), TIN-моделі. Модель зони затоплення може бути побудована двома способами: на зазначеній ділянці уздовж обраного об'єкта гідрографії та по набору оцінок рівня води на заданій території.

У ГІС "Карта 2011" реалізована функція створення й відновлення електронних карт, цифрових моделей рельєфу й математичних моделей місцевості за даними повітряного лазерного сканування та дистанційного зондування Землі (ДЗЗ).

Складовою частиною системи ГІС Карта 2011 є прикладна задача "База Даних", призначена для роботи з даними СУБД Oracle, SQL-Server, Access, Firebird, а також таблицями dBase та Paradox, що зберігаються на локальному або мережевому диску. "База Даних" дозволяє створювати та редагувати таблиці баз даних, окремі записи в них, пов'язувати записи в таблицях БД з об'єктами карт, автоматично оновлювати атрибутивні дані об'єктів карт за даними в таблицях, виконувати розрахункові та аналітичні операції над записами в базах даних.

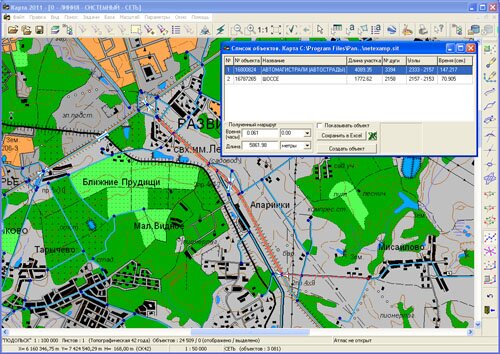

Розрахунок маршрута по графам дорожньої мережі
(рисунок з сайту www.panorama.kharkov.ua)

До базової ГІС можуть підключатися додаткові модулі: комплекс геодезичних розрахунків, комплекс підготовки карт до видання, блок генералізації топокарт, блок гідрологічних задач та інші.

Комплекс геодезичних розрахунків призначений для обробки даних топографо-геодезичних вишукувань у камеральних умовах, нанесення результатів обчислень на електронну карту й формування звітних документів. Програмні засоби, що входять до складу геодезичного комплексу, дозволяють вирішувати більшість задач, що стоять перед організаціями, які виконують польові роботи для складання великомасштабних планів і постановки земельних ділянок й об'єктів нерухомості на кадастровий облік.

Комплекс підготовки карт до видання призначений для поліпшення наочності друкованої карти з урахуванням вимог по оформленню карт, підготовки схем, атласів і формування розчленованих зображень карти для офсетного друку.
