Панорама-Редактор


    Професійний векторизатор "Панорама-редактор" - це система для створення професійних векторних топографічних та тематичних карт, один з продуктів лінійки КБ "Панорама" (Росія). "Панорама-редактор" може працювати в автономному режимі, в одноранговій мережі та виступати клієнтом в корпоративній мережі, створеній на основі ГІС-Сервер 2008.

"Панорама-редактор" дозволяє створювати карти різної тематики на довільні за розмірами території. Програма підтримує різноманітні картографічні проекції та системи координат, включаючи СК-42, СК-63, місцеві системи координат всіх типів. Нанесення картографічної інформації виконується за допомогою системи умовних позначень, визначених нормативними документами для данної галузі.

В основі продукту лежить власна система управління базами даних (СУБД), створена спеціально для зберігання й обробки великих обсягів просторової інформації. Обсяг векторних, растрових і матричних даних, одночасно оброблюваних системою, може досягати терабайтів.

"Панорама-редактор" включає в себе:

• спеціалізовану систему управління базами даних, створену спеціально для зберігання й обробки великих обсягів просторової інформації;
• систему відображення карт;
• редактор векторних карт;
• редактор растрів;
• редактор класифікатора карти;
• навігатор для роботи з картами на великі території;
• підсистему атласу карт, для управління роботою з набором різномасштабних карт однієї і тієї ж території;
• набір спеціалізованих додатків.

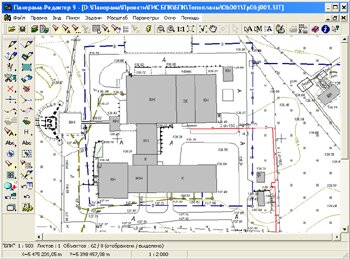

Топографічний план у вікні "Панорама-редактор"
(рисунок з сайту www.panorama.kharkov.ua)

Редактор векторних карт у "Панорама-редактор" реалізує наступні функції:

• створення карт, планів у довільній системі координат, створення карт з поділом на номенклатурні аркуші;
• створення об'єктів всіх типів локалізації (площинні, лінійні, точкові, векторні, підписи та шаблони) за допомогою умовних позначень електронного класифікатора карти;
• створення об'єктів за допомогою графічних примітивів (для точкових, лінійних, площинних та підписів), та перетворення примітивів у об'єкти цифрового класифікатора;
• автоматичне створення складних об'єктів (насипи, виїмки, естакади, дробини, зіставлення кварталів у населених пунктах та інші), напівавтоматичне створення лінійних об'єктів по растровим даним;
• заповнення семантичних (атрибутивних) характеристик об'єктів, обробка семантик окремого об'єкта та груп вибраних об'єктів;
• редагування окремих точок об'єктів, ділянок контуру об'єкта або об'єктів в цілому (переміщення, поворот, масштабування та інші);
• поділ об'єктів на частини та поєднання окремих об'єктів одного типу в один об'єкт (злиття ділянок дороги в одну дорогу, поєднання частин будови в одну будову та т.п.);
• узгодження метрики суміжних об'єктів, створення точок перетину та інші топологічні операції;
• автоматичне нанесення підписів по семантикам об'єктів, вирівнювання, узгодження та інші операції над підписами;
• поєднання об'єктів в набори (об'єкти, пов'язані між собою логічно: будівля з окремими частинами, земельні ділянки з угіддями і т.п.) та спільна обробка метрики набору;
• та інші операції.

Для обробки растрових карт у системі використовуються спеціалізовані власні формати, що дозволяє працювати одночасно з кількома сотнями растрів великих розмірів. Завантаження даних для формування растрових карт можливе з форматів BMP, PCX, JPEG, TIFF. Редактор растрів дозволяє користувачу змінювати склад кольорів, виконувати геоприв'язку растрів (швидку або точну за наборами опорних точок), операції рисування, стиснення/оптимізації, зберігати растрові карти в інші графічні формати.

До "Панорама-редактора" можуть підключатися різноманітні додаткові модулі, наприклад, блок геодезичних розрахунків чи блок генералізації топокарт та інші.

До карт "Панорама-редактор" можна додавати дані з файлів форматів Shape, MID/MIF, DXF, DGN, KML та інших. Готові векторні карти користувач може в свою чергу зберігати у відкритому обмінному форматі SXF або у форматі DXF (Autodesk).
